nRF51


Esta semana llegaron dos modulos del nRF51822 que compré en Ebay. Tardarón exactamente un mes en llegar a México. Hasta el dia de hoy pude checarlos, no tenian ningún cortocircuito, ni fallas en la soldadura :).

Por casualidad encontré el que parece ser la Wiki del fabricante de este Core51822 , solo me sirvió para descargar el pdf del esquematico.



No esperaba mucho, solo confirmar que tiene los dos XTALs necesarios. Los unicos pines que no estan mapeados son los P0.26 y P0.27. porque es donde esta conectado el XTAL de 37.768 kHz.

Como pueden ver en las etiquetas NC del lado izquierdo de la board es donde deberian estar los pines P0.26 y P0.27 (esto lo digo porque en la parte trasera de la placa estan marcados todos los pines en el silkscreen y ahi están anotados).

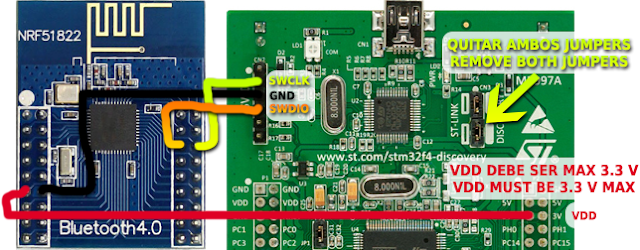

Para grabar el nRF51 voy a utilizar el ST Link que viene incorporado en una STM32F4 Discovery, aquí las conexiones:


!!!Importante recordar que el nRF51822 solo soporta hasta 3.3 V en Vdd!!!

Toda la información aquí recabada la encontré en el foro de desarrolladores de Nordic y varias páginas mas que les pueden ser de interés:





El datasheet y demás literatura relacionada al nRF51822 y la serie nRF51:
